FTUI Widget Symbol

Das Widget Symbol ist ein Widget für FHEM Tablet UI V2, mit dem - ggf. gesteuert durch ein reading - ein Symbol dargestellt wird. Dieses Widget generiert nur eine Anzeige; es besitzt keine Möglichkeit zur Interaktion.

Attribute

Neben den allgemeinen Attributen besitzt das SYMBOL-Widget die nachfolgenden Attribute.

HTML Attribut	Beschreibung	Default Wert	Beispiel
data-get	Name des Readings, welches ausgelesen wird	STATE

Einstellung bei zwei Werten

Attribut	Beschreibung	Default-Wert
data-get-on	Wert für on	true\|1\|on\|open
data-get-off	Wert für off	false\|0\|off\|closed
data-icon	Name des Symbols	ftui-window
data-background-icon	Hintergrundsymbol
data-on-background-color	Hintergrundfarbe für ON-Zustand.	#aa6900
data-off-background-color	Hintergrundfarbe für OFF-Zustand.	#505050
data-on-color	Farbe für ON-Zustand.	#aa6900
data-off-color	Farbe für OFF-Zustand.	#505050

Einstellung bei mehreren Werten

Attribut	Beschreibung	Default Wert	Beispiel
data-states	Array für states
data-icons	Array mit Icons zu data-states Array
data-classes	Array mit Klassen zu data-states Array.		data-classes='["bg-red blink","bg-yellow","bg-green"]'
data-background-icons	Array mit Icons zu data-states Array
data-colors	Array mit Farben zu data-states Array
data-background-colors	Array mit Hintergrundfarben zu data-states Array
data-hide	Reading zum Verstecken des Elementes. Das Element verschwindet, wenn der Wert mit data-hide-on übereinstimmt.	'STATE'
data-hide-on	Zeichenkette, bei der das Element versteckt wird	'true\|1\|on'
data-hide-off	Zeichenkette, bei der das Element angezeigt wird	'!on'

data-get-on, data-get-off und data-states akzeptieren auch reguläre Ausdrücke (RegEx). Möglich sind auch Animationen, z.B. Blinken.
data-get-on und data-get-off können nicht gemeinsam mit data-states verwendet werden
reine Zahlen-Arrays bei data-states müssen aufsteigend sortiert werden.

Einstellung für Warnung

Eine Warnung kann auf verschiedenen Wegen aktiviert werden:

Verwendung der Klasse warn
Verwendung der Klasse warn und Attribut data-get-warn

Attribut	Beschreibung	Default-Wert	Beispiel
data-get-warn	Wert für Warnung	-1	data-get-warn="test(.*)"

Attribut data-warn in Kombination mit data-warn-on und data-warn-off

Attribut	Beschreibung	Default-Wert
data-warn	Reading, über das die Anzeige der Warnung gesteuert wird
data-warn-on	Wert(e), die zur Anzeige der Warnung führen	(true\|on\|[1-9]{1}[0-9]*)
data-warn-off	Wert(e), die eine Anzeige der Warnung unterdrücken	(false\|off\|0)

Unabhängig von der Art der Aktivierung kann das Aussehen einer Warnung mit den folgenden Attributen gesteuert werden.

Attribut	Beschreibung	Default-Wert
data-warn-background-color	Hintergrundfarbe der Warnung
data-warn-color	Schriftfarbe der Warnung
data-warn-fixed	Anzahl Nachkommastellen in der Warnung	0
data-warn-icon	Icon für Warnung

CSS-Klassen

Klasse	Beschreibung
mini	Setzt die Größe des Elementes auf 50%
tiny	Setzt die Größe des Elementes auf 60%
small	Setzt die Größe des Elementes auf 80%
normal	Setzt die Größe des Elementes auf 100%
large	Setzt die Größe des Elementes auf 125%
big	Setzt die Größe des Elementes auf 150%
bigger	Setzt die Größe des Elementes auf 200%
tall	Setzt die Größe des Elementes auf 350%
grande	Setzt die Größe des Elementes auf 600%
gigantic	Setzt die Größe des Elementes auf 144px
compressed	Switches und Symbole bekommen Breite und Höhe von 1em statt 2em, damit weniger Platz rundum das Icon benötigt wird
compressed-50	Switches und Symbole bekommen Breite und Höhe von 1.5em statt 2em, damit weniger Platz rundum das Icon benötigt wird
transparent	Element erscheint komplett durchscheinend (somit nicht sichtbar; opacity: 0)
half-transparent	Element ist halb durchscheinend (opacity: 0.5)
hide	Zeigt das Element nicht an und reserviert auch keinen Platz dafür
warn	Erzeugt einen Benachrichtigungsicon über einem Icon

Beispiele

Einfaches Symbol

<div data-type="symbol" data-device="Web-Status" class=""></div>

(Das device "Web-Status" liefert in diesem Fall den Wert "fa-rss-square")

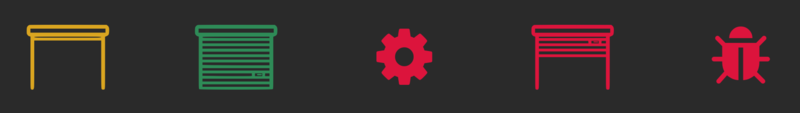

Symbol mit vier Zuständen und Animation

<div class=""
     data-type="symbol"
     data-device="Garage"
     data-states='["oben","unten","lauf","angehalten","Fehler"]'
     data-icons='["oa-fts_garage_door_10","oa-fts_garage_door_100","fa-cog fa-spin","oa-fts_garage_door_40","fa-bug"]'
     data-colors='["GoldenRod","SeaGreen","Crimson","Crimson","Crimson"]'></div>

Weitere Beispiele

Batterieüberwachung mit Regulärem Ausdruck (0.0 - 3.9)

<div data-type="symbol"
     data-device="WohnzimmerHeizung"
     data-get="batteryLevel"
     data-states='["3.[0-9]","2.[789]","2.[456]","2.[123]","((2.0)|([01].[0-9]))"]'
     data-icons='["fa-battery-4","fa-battery-3","fa-battery-2","fa-battery-1","fa-battery-0"]'
     data-colors='["#505050","#505050","#505050","#ad3333","#ad3333"]'>
</div>

Batterieüberwachung mit Regulärem Ausdruck (0 - 100)

<div data-type="symbol"
     data-device="dDummy3"
     data-states='["100","([7][5-9])|([8-9][0-9])","([5-6][0-9])|([7][0-4])","([2][5-9])|([3-5][0-9])","([0-9])|([1][0-9])|([2][0-4])"]'
     data-icons='["fa-battery-4","fa-battery-3","fa-battery-2","fa-battery-1","fa-battery-0"]'></div>

Batterieüberwachung mit Größenvergleich und gedrehten Symbolen

<div data-type="symbol"
     data-device="BadHeizung"
     data-get="batteryLevel"
     data-states='["0","2","2.4","2.7","3.0"]'
     data-icons='["oa-measure_battery_0 fa-rotate-90","oa-measure_battery_25 fa-rotate-90","oa-measure_battery_50 fa-rotate-90","oa-measure_battery_75 fa-rotate-90","oa-measure_battery_0 fa-rotate-90"]'
     data-colors='["#ad3333","#ad3333","#505050","#505050","#505050"]'>
</div>

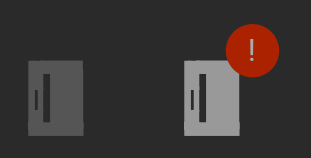

Türsymbol mit Warnung bei geöffneter Tür

<div data-type="symbol" data-device="Eingangstuer"
     data-states='["open","closed"]'
     data-icons='["ftui-door warn","ftui-door"]'
     data-colors='["#999","#555"]' >
</div>

Hinweise

Als Alternative zum Symbol-Widget kommt u.U. das FTUI Widget Pagebutton in Betracht, welches ebenfalls über Icons und Farben Zustände visualisieren kann und zusätzlich bei Betätigung eine Unterseite aufruft.
