FlammEx Rauchmelder

Features

Die FlammEx Rauchmelder der Serie FL 100 sind VdS-zertifizierte Rauchmelder, die über Kabel oder ein optionales Funk-Vernetzungsmodul untereinander und unabhängig von einer Zentrale zu einer Gruppe zusammengefasst werden können.

FlammEx bietet die Funk-Vernetzungsmodule sowohl in einer 433 MHz als auch in einer 868 MHz Variante an.

Hinweise zum Betrieb mit FHEM

Da das von den Funk-Vernetzungsmodulen verwendete Protokoll proprietär und bisher noch nicht über FHEM Sender wie CUL verwendbar ist, besteht momentan nur die Möglichkeit, die Rauchmelder über ein Funkmodul anzubinden, das bereits von FHEM unterstützt wird.

Aufgrund des geringen Preises bieten sich hier die FS20 oder HomeMatic Funk-Tür-/Fensterkontakt an. Am Beispiel eines HomeMatic HM-SEC-SC Tür-Fensterkontakt soll hier beschrieben werden, wie die Rauchmelder an FHEM angebunden werden können.

Hardware

Benötig werden:

• FlammEx FL 100 Rauchmelder mit Funk-Vernetzungsmodul
• FlammEx Relaismodul FL 00 4738K
• FlammEx Anschlussdose FL 100 KAD
• HomeMatic HM-SEC-SC Tür-Fensterkontakt
• etwas zweiadriges Kabel, Lötkolben und Werkzeug

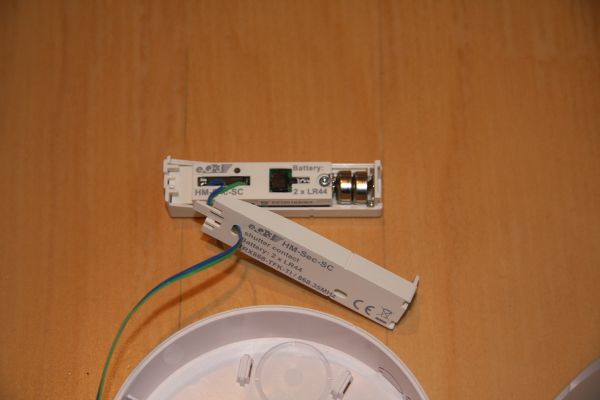

Der HM-SEC-SC Tür-Fensterkontakt wird wie in der unten Verlinkten Anleitung aus dem FHEM Forum mit zwei Anschlußdrähten versehen. Diese werden rechts und links an den Reed-Kontakt angelötet. Die Kabel können dann durch die bestehende Öffnung in der Batteriefachabdeckung nach außen geführt werden.

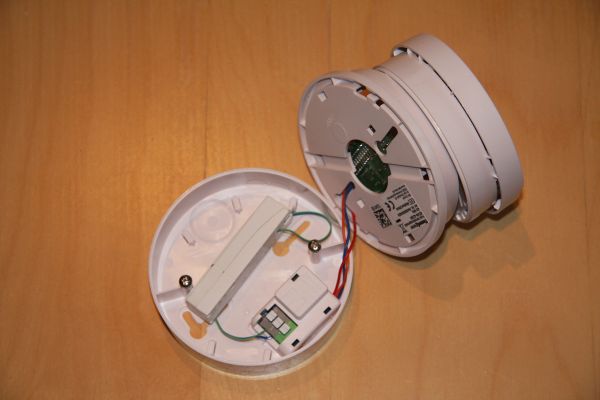

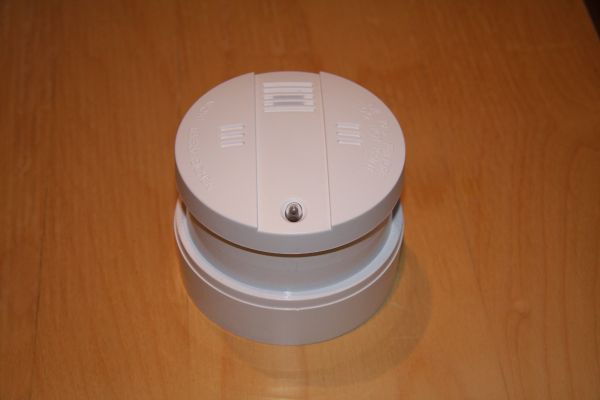

Anschließend wird das Relaismodul mit dem Funk-Vernetzungsmodul des Rauchmelders verbunden und in die Anschlussdose gesetzt. Der HM-SEC-SC passt auch noch in die Dose. Die beiden am HM-SEC-SC festgelöteten Kabel werden jetzt mit den Schließer-Kontakten des Relaismoduls verbunden und dann kann alles montiert werden.

Da am Rauchmelder und am Funk-Vernetzungsmodul keine Modifikationen vorgenommen werden, sollte es hinsichtlich der VdS-Zertifizierung und Garantie keine Probleme geben. Die Garantie des HM-SEC-SC erlischt natürlich durch das anlöten der Kabel!

FHEM Config-Auszug

Beispiel für die Konfiguration der Einbindung über einen HM-SEC-SC Tür-Fensterkontakt:

ssssss -> 6-stellige hexadezimale Seriennummer. (Siehe Logfile: CUL_HM Unknown device CUL_HM_SD_ssssss, please define it)

xxxxxxxxxx -> 10-stellige Seriennummern (vom Aufkleber auf dem Gerät)

define Rauchmelder CUL_HM ssssss
attr Rauchmelder .devInfo 810101
attr Rauchmelder .stc 80
attr Rauchmelder actCycle 028:00
attr Rauchmelder actStatus dead
attr Rauchmelder autoReadReg 4_reqStatus
attr Rauchmelder expert 2_full
attr Rauchmelder firmware 2.1
attr Rauchmelder model HM-SEC-SC
attr Rauchmelder peerIDs
attr Rauchmelder room Flur
attr Rauchmelder serialNr xxxxxxxxxx
attr Rauchmelder subType threeStateSensor

Links

Anleitung zur Modifikation des HM-Sec-Sc Funk-Tür-/Fensterkontakt [1]
