HM-TC-IT-WM-W-EU Funk-Wandthermostat AP
HM-TC-IT-WM-W-EU Funk-Wandthermostat AP

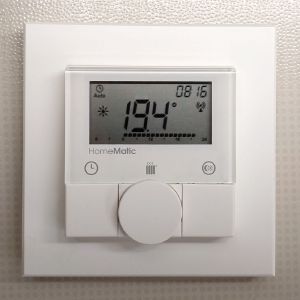

HomeMatic-Wandthermostat Aufputz. Verfügbar seit Februar 2014. Nachfolger des HM-CC-TC.
Vorbemerkungen
Einstellungen und Informationen die alle HomeMatic Thermostat betreffen sind unter Type Thermostat zu finden.
Er misst die Raumtemperatur und Luftfeuchtigkeit. Er verfügt über individuell einstellbare Wochenprogramme und Programmierung direkt am Gerät. Zusätzlich ist auch eine Boost-Funktion vorhanden (ermöglicht ein schnelles, kurzzeitiges Aufheizen des Heizkörpers). Er verfügt über ein eigenes Anzeigedisplay für Soll- und Isttemperatur sowie Luftfeuchtigkeit. Er kann mittels Klebestreifen irgendwo aufgeklebt werden, soll aber auch in Mehrfachrahmen von Berker, ELSO, Gira, Merten und JUNG passen.
Technische Daten
Technische Daten:
- Versorgungsspannung: 2 Stck. 1,5 V LR03/Micro/AAA
- Stromaufnahme (max.): 40 mA
- Schutzart: IP20
- Schutzklasse: III
- Abmessungen (BxHxT ohne Rahmen): 55 x 55 x 20 mm
- Abmessungen (BxHxT mit Rahmen): 86 x 86 x 21,5 mm
- Gewicht (ohne Batterien): 74 g
- Temperaturwahl in Schritten von: 0,5 °C
Im Gegensatz zum HM-CC-TC kann der HM-TC-IT-WM-W-EU auch andere HomeMatic-Schaltaktoren (z.B. HM-LC-SW1-FM) über den Channel 07 SwitchTr direkt anlernen, womit z.B. die Steuerung elektrischer Heizungen möglich wird. Der HM-CC-TC konnte direkt nur die HM-CC-VD steuern.
Betrieb mit FHEM
Zuerst muss das Wandthermostat natürlich mit FHEM gepairt werden. Danach kann das Peering mit den Heizkörperthermostaten des betreffenden Raumes stattfinden:
Channels (Kanäle)
Channel (Kanal) 01 _Weather
Damit das Heizkörperthermostat HM-CC-RT-DN die Temperatur des Wandthermostats übernimmt, muss der Weather Kanal gepeert werden:
set <HM-TC-IT-WM-W-EU-Gerät>_Weather peerChan 0 <HM-CC-RT-DN-Gerät>_Weather single set
Channel (Kanal) 02 _Climate
Damit der Heizkörperthermostat vom Wandthermostat auch eingestellt werden kann (Soll-Temperatur, Mode etc.), muss der Climate Kanal gepeert werden:
set <HM-TC-IT-WM-W-EU-Gerät>_Climate peerChan 0 <HM-CC-RT-DN-Gerät>_Climate single set
Dies muss für jedes zu steuernde Heizkörperthermostat wiederholt werden.
Channel (Kanal) 03 _WindowRec
Mit diesem Kanal lassen sich Fensterkontakte (HM-SEC-SC oder HM-SEC-RHS) peeren, die ihren Fensterstatus (geöffnet/gekippt) an ein oder mehrere Thermostate senden. Die Thermostate stellen anschließend die entsprechende (konfigurierbare) Temperatur ein. Der Temperaturwert kann je Fenster-Sensor unterschiedlich definiert werden. Sind mehrere Fenster gleichzeitig geöffnet, so wird der Thermostat auf die Temperatur des Sensors mit dem geringsten Temperaturwert eingestellt.
Das Peering mit einem Tür-Fensterkontakt läuft wie folgt ab:
set <HM-Sec-SC> peerChan 0 <HM-TC-IT-WM-W-EU-Gerät>_WindowRec single set
Der Befehl zur Temperatureinstellung des Heizkörperthermostaten für den Zustand "Fenster offen" lautet, wobei <fensterSensor> die Fhem-Kanalbezeichnung für den Fensterkontakt ist und <tc_WindowRec> die Kanalbezeichnung für den entsprechenden Kanal des Heizkörperthermostates, sowie <Temp> die einzustellende Temperatur (ganzzahliger Wert):
set <tc_WindowRec> regSet winOpnTemp <Temp> <fensterSensor>
Channel (Kanal) 06 _remote
Dieser Kanal ann an eine Fernbedienung gekoppelt werden. Per Tastendruck kann man einen bestimmten Mode und/oder eine bestimmte Temperatur wählen. Dabei kann die Reaktion auf einen langen oder kurzen Tastendruck gesondert eingestellt werden.
Der Befehl zum peeren lautet, wobei <button> die Kanalbezeichnung der Fernbedienung und <tc-remote> die Kanalbezeichnung des Heizkörperthermostates ist:
set <button> peerChan 0 <rt-remote> single
Channel (Kanal) 07 _SwitchTr
Das Peering mit einem Schaltaktor läuft z.B. wie folgt ab:
set <HM-TC-IT-WM-W-EU_SwitchTr> peerChan 0 <HM-LC-SW1-FM> dual set set <HM-LC-SW1-FM> regSet shCtOn ltLo <HM-TC-IT-WM-W-EU_SwitchTr>
Tastensperre
Um zu verhindern, dass der Modus oder die Temperatur per Tasten bzw. Drehrad am HM-TC-IT-WM-W-EU verändert wird, kann eine Tastensperre gesetzt werden. Dies erfolgt mittels des Befehls:
set <HM-TC-IT-WM-W-EU> regSet btnLock on
Rückgängig machen geht per:
set <HM-TC-IT-WM-W-EU> regSet btnLock off
Diese Tastensperre kann man aber am Thermostat durch eine Tastenkombination wieder zurücksetzen. Um sie nur per Fhem rücksetzen zu können, muss
set <HM-TC-IT-WM-W-EU> regSet globalBtnLock on
abgesetzt werden. Rückgängig wieder per:
set <HM-TC-IT-WM-W-EU> regSet globalBtnLock off
Temperaturlisten
Die Temperaturlisten des HM-TC-IT-WM-W-EU werden identisch mit denen anderer HomeMatic Thermostate verwaltet, siehe Type Thermostat. Beim HM-TC-IT-WM-W-EU ist der Kanal 4 (_Climate) für die Temperaturlisten zuständig.
Fhem-Log
Event monitor
Hier habe ich einmal die Wunschtemperatur erhöht, damit auch was passiert:
2014-04-09 09:35:11 CUL_HM KH_Bad_Therm CMDs_pending 2014-04-09 09:35:11 CUL_HM KH_Bad_Therm_Climate set_desired-temp 18.0 2014-04-09 09:35:11 CUL_HM KH_Bad_Therm CMDs_done
Bei mir ist es so, das der SwitchTr Kanal nur mit dem gepeerten Device spricht, hier ein HM-LC-SW1-FM:
2014-04-09 09:35:17 CUL_HM KH_Bad_Heizung trig_KH_Bad_Therm_SwitchTr: 200 2014-04-09 09:35:17 CUL_HM KH_Bad_Heizung trigLast: KH_Bad_Therm_SwitchTr :200
Der hat auch prompt reagiert und die Heizung eingeschaltet:
2014-04-09 09:35:17 CUL_HM KH_Bad_Heizung level: 100 2014-04-09 09:35:17 CUL_HM KH_Bad_Heizung pct: 100 2014-04-09 09:35:17 CUL_HM KH_Bad_Heizung deviceMsg: on (to KH_Bad_Therm) 2014-04-09 09:35:17 CUL_HM KH_Bad_Heizung on 2014-04-09 09:35:17 CUL_HM KH_Bad_Heizung timedOn: off
und noch ein wenig Geplauder der vorhandenen Kanäle:
2014-04-09 09:36:39 CUL_HM KH_Bad_Therm_Climate measured-temp: 16.0 2014-04-09 09:36:39 CUL_HM KH_Bad_Therm_Climate desired-temp: 18.0 2014-04-09 09:36:39 CUL_HM KH_Bad_Therm_Climate humidity: 50 2014-04-09 09:36:39 CUL_HM KH_Bad_Therm_Climate T: 16.0 desired: 18.0 2014-04-09 09:36:49 CUL_HM KH_Bad_Therm battery: ok 2014-04-09 09:36:49 CUL_HM KH_Bad_Therm batteryLevel: 3 2014-04-09 09:36:49 CUL_HM KH_Bad_Therm measured-temp: 16.0 2014-04-09 09:36:49 CUL_HM KH_Bad_Therm desired-temp: 18.0 2014-04-09 09:36:49 CUL_HM KH_Bad_Therm_Climate measured-temp: 16.0 2014-04-09 09:36:49 CUL_HM KH_Bad_Therm_Climate desired-temp: 18.0 2014-04-09 09:36:49 CUL_HM KH_Bad_Therm_Climate mode: auto 2014-04-09 09:36:49 CUL_HM KH_Bad_Therm_Climate T: 16.0 desired: 18.0 2014-04-09 09:36:59 CUL_HM KH_Bad_Therm_Weather temperature: 16.0 2014-04-09 09:36:59 CUL_HM KH_Bad_Therm_Weather humidity: 50 2014-04-09 09:36:59 CUL_HM KH_Bad_Therm_Weather T: 16.0 H: 50
Firmware Update
Updates für den HM-TC-IT-WM-W-EU können von der eQ-3 Webseite heruntergeladen werden. Genauere Informationen gibt es unter HomeMatic_Firmware_Update
Bekannte Probleme
Bei der Firmware 1.2 und dem Kanal Climate funktioniert die Einstellung der Hysterese über das Register hyst2point nicht. Der Eintrag wird ignoriert.
Siehe auch Bericht im Forum von ELV
