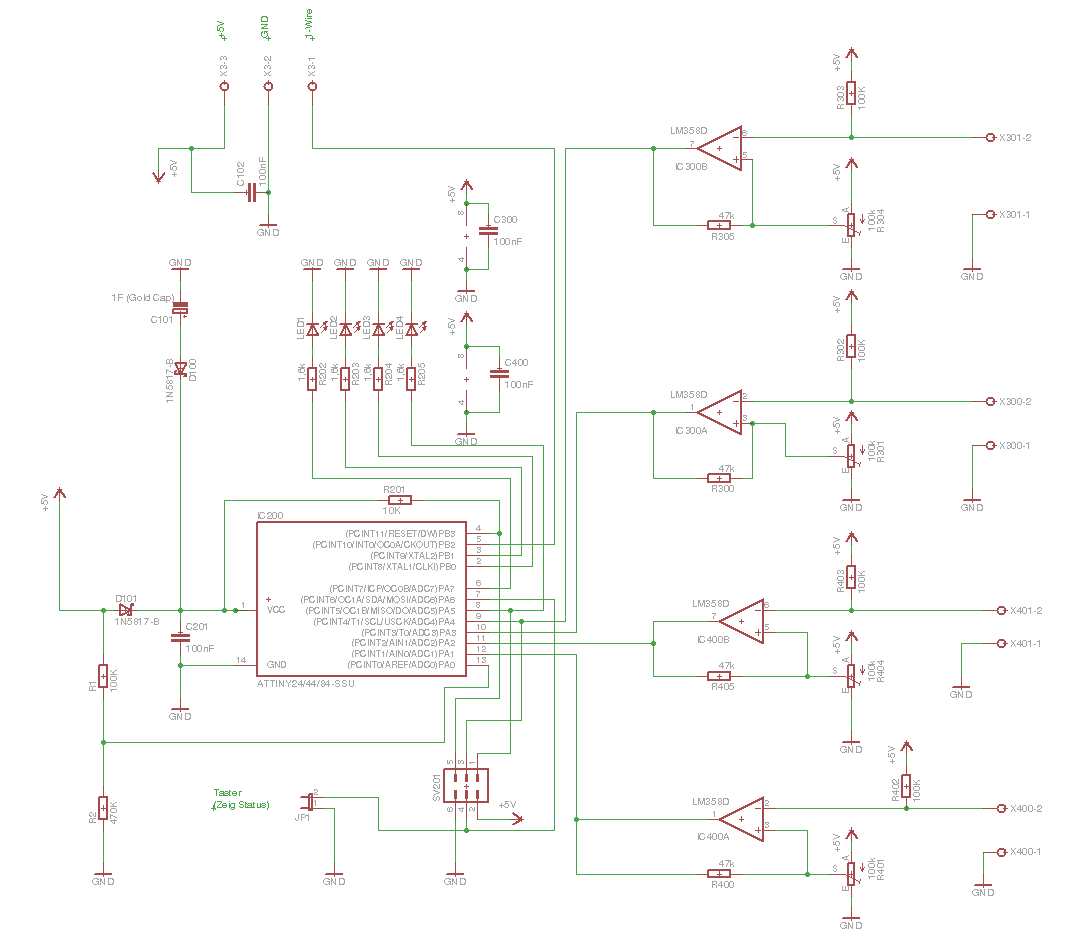

Diese Schaltung zeigt eine mögliche Schaltung für einen 1-Wire Slave.
Dateiversionen
Klicke auf einen Zeitpunkt, um diese Version zu laden.
| Version vom | Vorschaubild | Maße | Benutzer | Kommentar | |
|---|---|---|---|---|---|
| aktuell | 17:27, 10. Okt. 2015 | | 791 × 719 (70 KB) | Ritchie (Diskussion | Beiträge) | Schaltplan aktualisert, Fehler in der Ladeschaltung Goldcap entfernt und Widerstandwerte für 5V Ausfall geändert |
| 18:48, 2. Mai 2015 |  | 1.081 × 938 (26 KB) | Ritchie (Diskussion | Beiträge) | Diese Schaltung zeigt eine mögliche Schaltung für einen 1-Wire Slave. |
