Vitoconnect

An dieser Seite wird momentan noch gearbeitet.

Vitoconnect
Zweck / Funktion
Steuerung von Vissmann Heizungen
Allgemein
Typ	Inoffiziell
Details
Dokumentation	siehe Forum
Support (Forum)	Heizungssteuerung/Raumklima
Modulname	98_vitoconnect.pm
Ersteller	andreas13
Wichtig: sofern vorhanden, gilt im Zweifel immer die (englische) Beschreibung in der commandref!

Vitoconnect ist die Schnittstelle zwischen Heizkessel und der App ViCare zum Bedienen von Vissmann Heizungsanlage.

Mit dem FHEM Modul vitoconnect können die Daten, die über die Internetschnittstelle an den Herstellerserver gemeldet und von diesem über eine API zur Verfügung gestellt werden, in FHEM in Form von Readings angezeigt werden. Eine Steuerung der Heizung ist mit diesem Modul (noch) nicht möglich.

Wem stört, dass die Daten in der Herstellercloud liegen oder die Heizung heute schon steuern möchte, sei das Modul Vitotronic 200 (Viessmann Heizungssteuerung) empfohlen.

Die Idee zu dem Modul enstand aus dem Thread "Viessmann VitoConnect API". Es basiert auf dem PHP Modul von thetrueavatar.

Das Modul befindet sich derzeit noch in der Entwicklung. Diskussionen über Fehler, Verbesserungen usw. finden im Forum im Thread "Neues Modul: vitoconnect" statt.

Einrichtung

Vorbereitung

Zur Nutzung des Moduls muss vorhanden sein:

• Eine aktuelle FHEM Installation
• Internet-Schnittstelle Vitoconnect 100 (Typ OPTO1)
• Ein Vissmann ViCare Account, wie er im Rahmen der Nutzung der ViCare App erstellt wird.
• Die Datei 98_vitoconnect.pm aus dem ersten Posting des Threads "Neues Modul: vitoconnect" muss in das Modulverzeichnis von FHEM (z.B. /opt/fhem/FHEM) kopiert werden. Auf die richtigen Rechte achte und das Modul ggf. mit "reload 98_vitoconnect" laden.

Define des Devices

Dann kann das Gerät angelegt werden: define <name> vitoconnect <user> <password> <interval>

Z.B. : define vitoconnect vitoconnect user@mail.xx geheim 60

User und Passwort sind das gleiche wie in der ViCare App.

Readings

Readings

Name	Datentyp/ Wertebereich	Bedeutung
xxx		xxx

Settings

Set Befehle

Name	Datentyp/ Wertebereich	Beschreibung
xxx	on, off	xxxx

Get

Name	Beschreibung
xxx	xxx

Attribute

Attribute

Name	Datentyp/ Wertebereich	Default-Wert	Beschreibung
xxx			xxx

Hilfsmittel

Attribut zum Speichern der wichtigsten Werte mittels DbLog

attr vitoconnect DbLogInclude Gasverbrauch_gestern,Gasverbrauch_Heizung/Jahr,Gasverbrauch_aktuelle_Woche,Gasverbrauch_aktueller_Monat,Gasverbrauch_heute,WW-aktiv,HK1-Frostschutz_Status,HK1-WW_und_Heizen_aktiv,HK1-WW_aktiv,HK1-Betriebsart,HK1-Programmstatus,Aussentemperatur,HK1-Solltemperatur_normal,Brenner_aktiv,HK1-Vorlauftemperatur,Kesseltemperatur,WW-Isttemperatur,WW-Solltemperatur

Userreadings um Reading für Einzelwerte von Gasverbräuche zu erzeugen

attr vitoconnect userReadings
Gasverbrauch_heute:Gasverbrauch_Heizung/Tag.* { (split /,/, ReadingsVal("vitoconnect", "Gasverbrauch_Heizung/Tag",0))[0] },
Gasverbrauch_gestern:Gasverbrauch_Heizung/Tag.* { (split /,/, ReadingsVal("vitoconnect", "Gasverbrauch_Heizung/Tag",0))[1] },
Gasverbrauch_aktuelle_Woche:Gasverbrauch_Heizung_Woche.* { (split /,/, ReadingsVal("vitoconnect", "Gasverbrauch_Heizung/Woche",0))[0] },
Gasverbrauch_aktueller_Monat:Gasverbrauch_Heizung/Monat.* { (split /,/, ReadingsVal("vitoconnect", "Gasverbrauch_Heizung/Monat",0))[0] },
Gasverbrauch_aktuelles_Jahr:Gasverbrauch_Heizung/Jahr.* { (split /,/, ReadingsVal("vitoconnect", "Gasverbrauch_Heizung/Jahr",0))[0] }

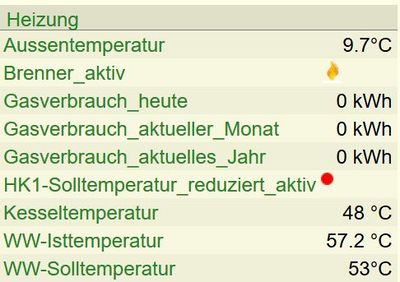

ReadingsGroup für eine kompakte Darstellung

defmod vitoconnect_rg readingsGroup vitoconnect:Aussentemperatur\
vitoconnect:Brenner_aktiv\
vitoconnect:Gasverbrauch_heute\
vitoconnect:Gasverbrauch_gestern\
vitoconnect:Gasverbrauch_aktuelle_Woche\
vitoconnect:Gasverbrauch_aktueller_Monat\
vitoconnect:Gasverbrauch_aktuelles_Jahr\
vitoconnect:HK1-Solltemperatur_reduziert_aktiv\
vitoconnect:Kesseltemperatur\
vitoconnect:WW-Isttemperatur\
vitoconnect:WW-Solltemperatur

attr vitoconnect_rg alias Heizung

attr vitoconnect_rg mapping $READING

attr vitoconnect_rg nostate 1

attr vitoconnect_rg notime 1

attr vitoconnect_rg sortby 1


attr vitoconnect_rg valueIcon {'Brenner_aktiv.0' => '1px-spacer', \
'Brenner_aktiv.1' => 'icoHEIZUNG',\
'HK1-Solltemperatur_reduziert_aktiv.0' => '10px-kreis-rot',\
'HK1-Solltemperatur_reduziert_aktiv.1' => '10px-kreis-gruen'\
}

attr vitoconnect_rg valueStyle style="text-align:right"

attr vitoconnect_rg valueSuffix {\
Aussentemperatur => "°C", \
Kesseltemperatur => " °C",\
'HK1-Vorlauftemperatur' => " °C", HK1_Solltemperatur_normal => " °C",\
'WW-Solltemperatur' => " °C",\
'WW-Isttemperatur' => " °C",\
Gasverbrauch_aktuelles_Jahr => " kWh",\
Gasverbrauch_aktueller_Monat => " kWh", \
Gasverbrauch_aktuelle_Woche => " kWh",\
Gasverbrauch_heute => " kWh", \
Gasverbrauch_gestern => " kWh", \
'WW-Solltemperatur' => "°C"\
}

SVG Graphen

Gasverbrauch

Weblinks

• "Thread zum Modul im Forum"
